Ввод воды в дом из скважины: траншея, утепление и проход через фундамент

Из статьи вы узнаете:

• из каких участков состоит трасса водопровода от скважины до дома;
• какую трубу выбрать и на какую глубину копать траншею;
• когда нужен греющий кабель и утепление;
• как сделать ввод воды в дом через фундамент, в том числе в доме на сваях;
• как провести воду из скважины в дом по шагам и каких ошибок избежать.

Из чего состоит водопровод от скважины до дома

Насос поднимает воду по трубе до устья скважины, а дальше её нужно довести до дома так, чтобы зимой ничего не замёрзло. Трасса состоит из трёх участков:

1. Выход из скважины. Труба выходит из обсадной колонны ниже уровня промерзания: через стенку кессона или через скважинный адаптер.
2. Наружный трубопровод. Напорная труба в траншее от скважины до фундамента.
3. Ввод в дом. Участок, где труба проходит через фундамент или поднимается под пол, и первый кран внутри.

Самые уязвимые места — выход из скважины и ввод, потому что там труба ближе всего к холодному воздуху. Как выглядит схема целиком, с насосом, автоматикой и фильтрами, мы разобрали в статье «Схема подключения скважины к частному дому», а обо всех этапах, от выбора скважины до разводки, — в обзоре «как провести воду из скважины в дом».

Кессон или адаптер: откуда выходит труба

От способа обустройства зависит, сколько линий можно проложить и где будет стоять автоматика.

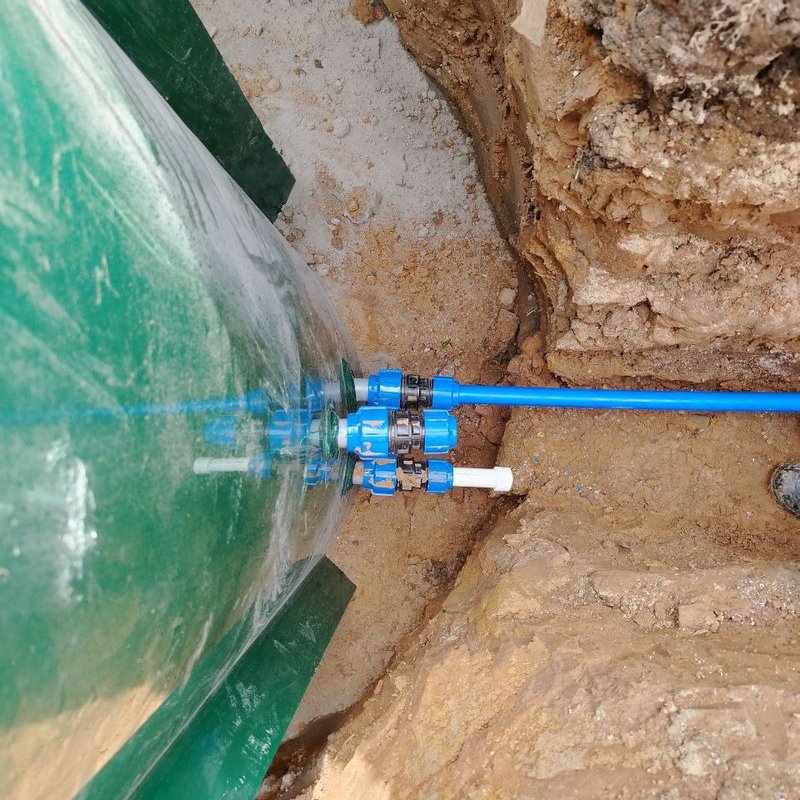

• Кессон — утеплённая камера над устьем. Труба выходит через герметичный патрубок в стенке. Из кессона можно вывести несколько магистралей: к дому, бане, гостевому домику, отдельную линию для полива. Гидроаккумулятор и реле можно поставить внутри.
• Скважинный адаптер выводит воду прямо через стенку обсадной трубы под землёй. Это дешевле, но линия получается одна, а вся автоматика стоит в доме. Подробнее — в статье «Скважинный адаптер: что это такое».

Сравнение двух вариантов по цене, обслуживанию и зимней работе есть в статье «Кессон или адаптер — что лучше».

Какую трубу выбрать для водопровода

Для подземного водопровода от скважины используют напорную трубу ПНД (полиэтилен низкого давления) для питьевой воды. Она гибкая, не ржавеет и не лопается, если в ней всё же замёрзнет немного воды. В наших пакетах обустройства — труба ПНД 32 мм, в пакетах для круглогодичного дома — усиленная.

• Укладывайте цельный отрезок. Соединения в земле — главное место будущих протечек, их лучше оставить только в кессоне и в доме.
• Диаметр подбирают под насос и длину трассы. На каждые 10 метров трубопровода теряется примерно метр напора, поэтому на длинной трассе это учитывают при расчёте насоса.
• Металлопластик и полипропилен в грунт не кладут: они жёсткие, плохо переносят подвижки и мороз.

На какую глубину копать траншею

Главное правило: труба должна лежать ниже глубины промерзания грунта. Свод правил СП 31.13330 для наружных сетей водопровода требует закладывать трубы на 0,5 м глубже той отметки, до которой зимой промерзает грунт. Наши монтажники в Подмосковье кладут трубу от скважины до дома на глубину 1,8 м.

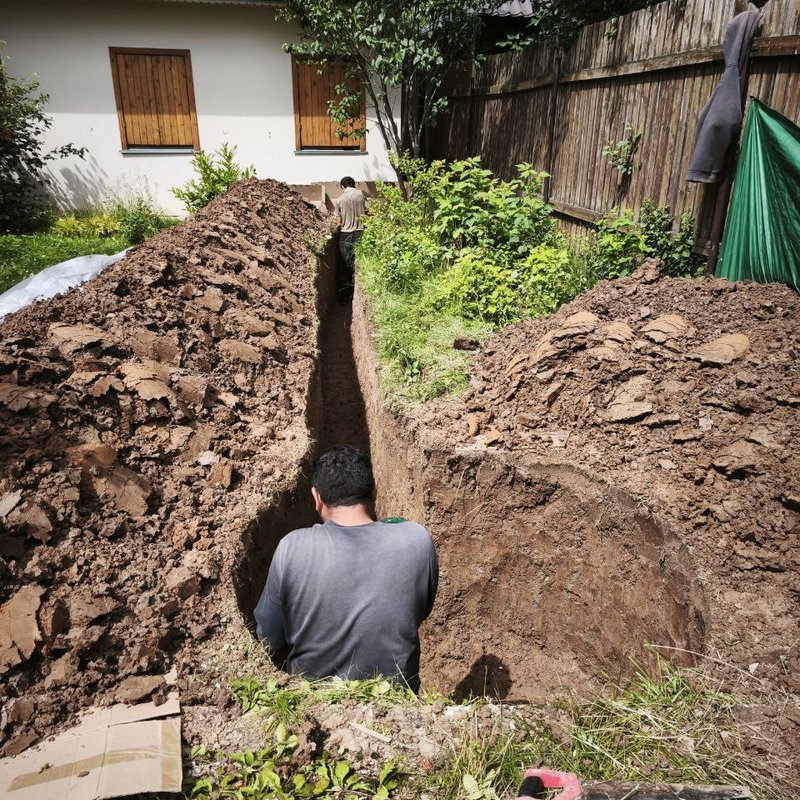

Как подготовить траншею:

• прокладывайте трассу по прямой и по кратчайшему пути, без лишних поворотов;
• не ведите её под проездом и парковкой: колёса уплотняют грунт и он промерзает глубже;
• дно выровняйте и подсыпьте песком 10–15 см, чтобы камни не продавили трубу;
• трубу кладите свободно, небольшой «змейкой», без натяжения;
• сверху снова песок, затем грунт без крупных камней.

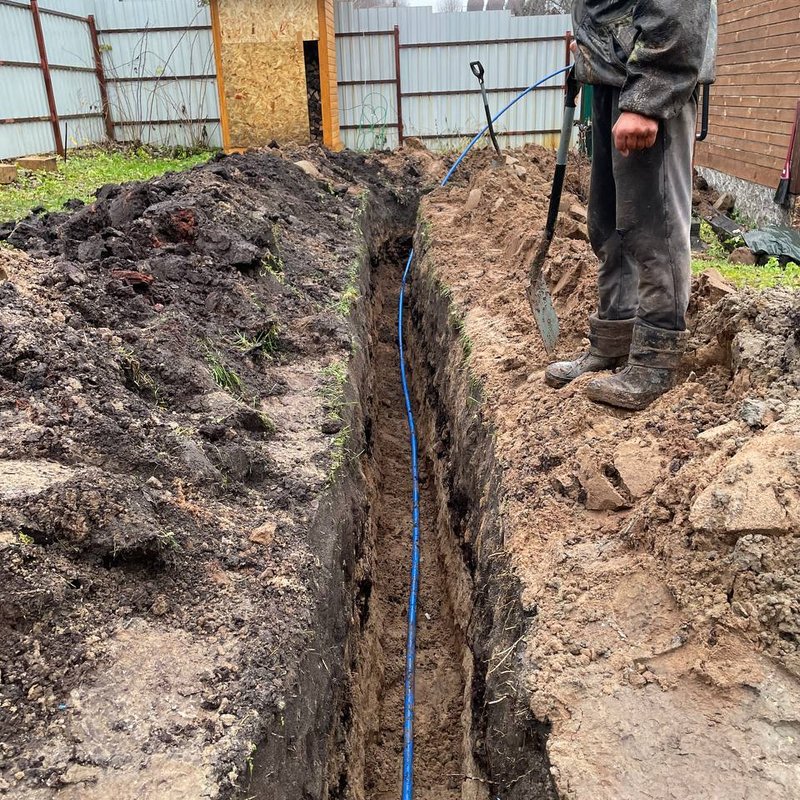

Длина траншеи зависит от расстояния до дома. На наших объектах это обычно от 5 до 30 метров: например, в СНТ Роща мы прокладывали траншею на 28 м.

Утепление и греющий кабель

Бывает, что глубокую траншею выкопать нельзя: мешают камни, другие коммуникации или высокие грунтовые воды. Тогда трубу кладут выше, но защищают от мороза:

• утеплитель — скорлупа или трубная изоляция из вспененного полиэтилена, рассчитанная на работу в грунте;

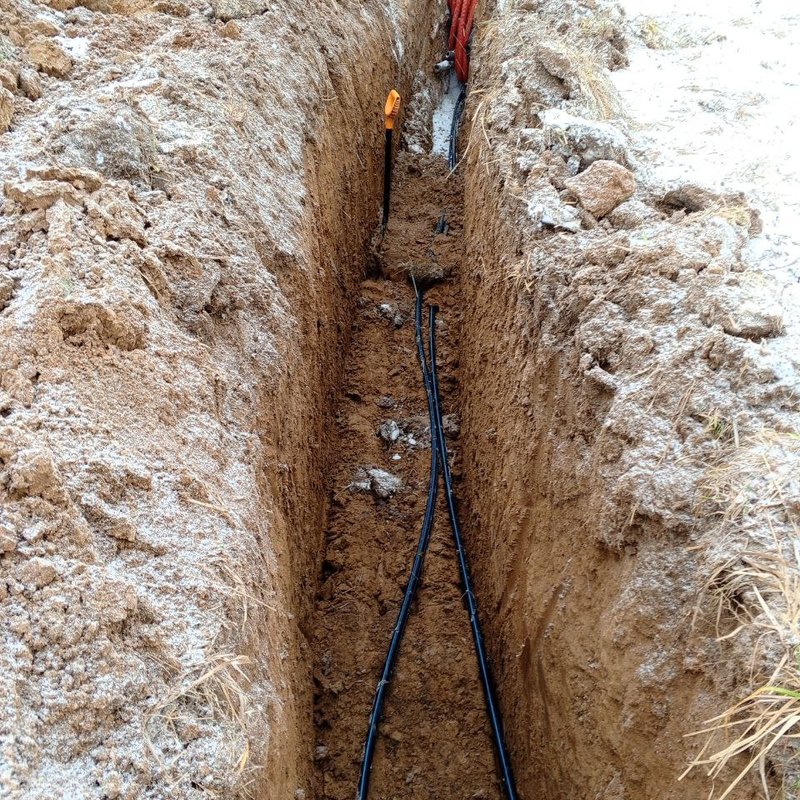

• греющий кабель вдоль трубы или внутри неё — он включается в морозы и не даёт воде замёрзнуть.

Даже при глубокой траншее кабель часто ставят на участках у выхода из кессона и у ввода в дом: там труба поднимается к поверхности, и это самые холодные точки трассы. Если вода всё-таки перестала идти зимой, разберитесь с причиной по статье «Замёрзла скважина: что делать».

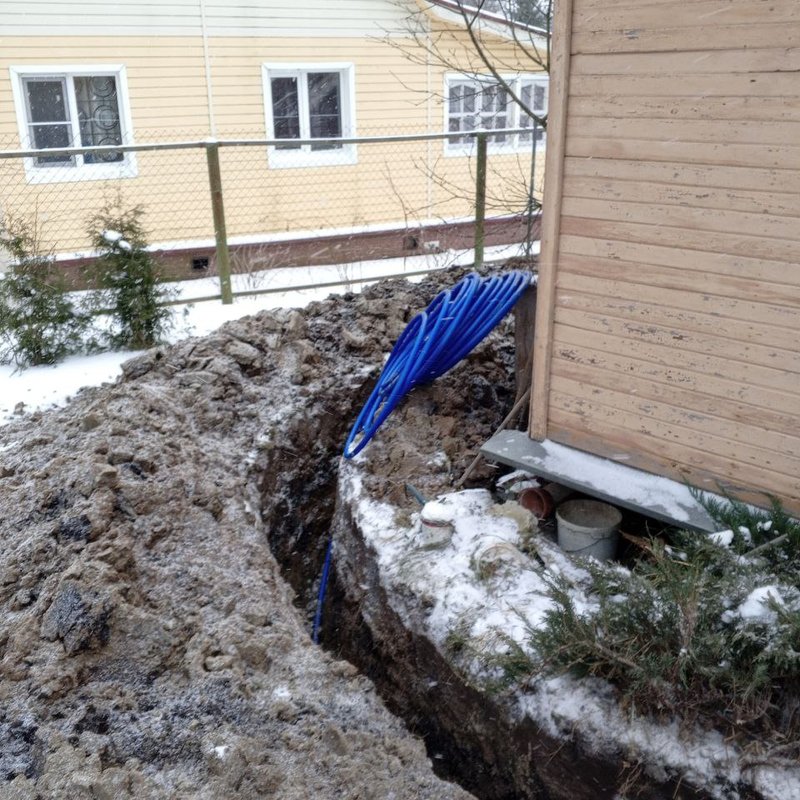

Как сделать ввод воды в дом через фундамент

Ввод — место, где труба проходит из грунта в дом. Делают его так, чтобы фундамент не давил на трубу, а через отверстие не шли холод и вода.

• Гильза. В фундаменте ниже уровня промерзания делают отверстие и вставляют отрезок трубы большего диаметра. Водопроводная труба проходит внутри неё свободно.
• Герметизация. Зазор между гильзой и трубой заделывают эластичным герметиком или монтажной пеной, снаружи — гидроизоляцией.
• Утепление. Участок под домом, где труба поднимается к полу, утепляют, а при необходимости ведут вдоль него греющий кабель.

Удобнее всего заложить гильзу ещё при заливке фундамента. Так мы сделали в КП Ильинские Усадьбы: скважину обустраивали на этапе строительства дома и сразу провели ввод под будущий фундамент. Если дом уже стоит, отверстие сверлят алмазной коронкой, а не долбят: так бетон не трескается.

Ввод в дом на сваях

Если дом стоит на сваях или винтовых опорах, фундамента в грунте нет, и труба выходит из земли прямо под домом на открытый воздух. Этот участок от земли до пола промерзает в первую очередь. Порядок такой:

1. Трубу выводят из траншеи вертикально под точкой ввода.
2. Вертикальный участок прокладывают внутри защитной трубы большего диаметра.
3. Вдоль водопроводной трубы ведут греющий кабель.
4. Защитную трубу утепляют и закрывают коробом до пола.

Без утепления и кабеля такой ввод замерзает в первые морозы, даже если вся остальная трасса лежит глубоко.

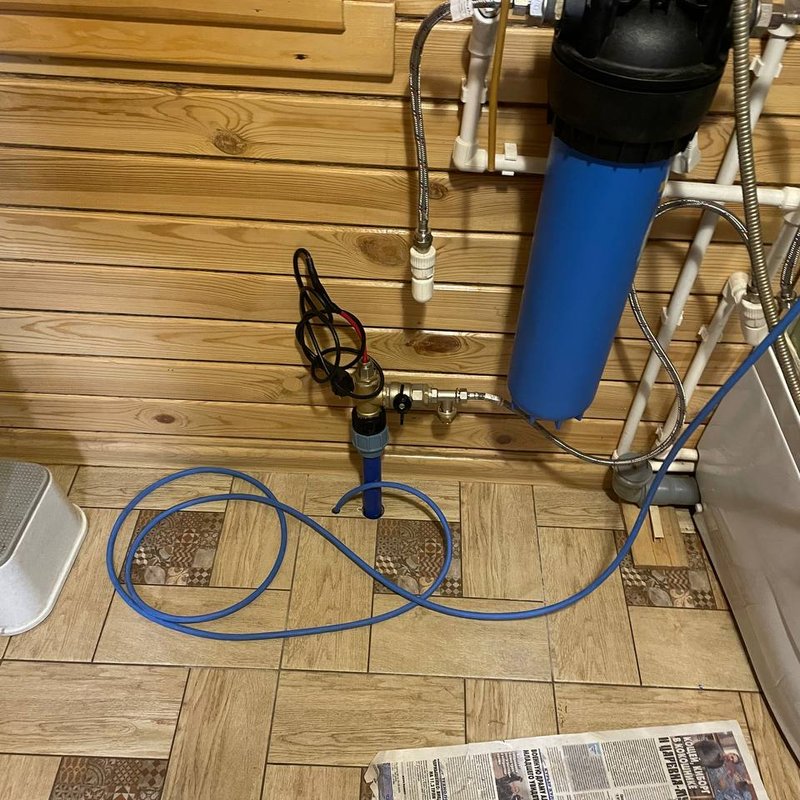

Что ставят сразу после ввода в дом

Внутри дома вода проходит узлы в таком порядке:

1. Кран на вводе — чтобы перекрыть воду и обслужить оборудование, не трогая скважину.
2. Фильтр грубой очистки — задерживает песок до бака и реле.
3. Гидроаккумулятор с реле давления и манометром — если автоматика стоит в доме, а не в кессоне.
4. Водоочистка — подбирается по анализу воды.
5. Разводка по точкам водоразбора и к водонагревателю.

Как отрегулировать автоматику, читайте в статье «Реле давления для скважины: как настроить».

Как провести воду из скважины в дом: порядок работ

1. Выберите место для скважины и трассу до дома: чем короче, тем лучше.
2. Решите, будет кессон или адаптер, и где встанет автоматика.
3. Выкопайте котлован под кессон и траншею до фундамента ниже глубины промерзания.
4. Сделайте в фундаменте отверстие и вставьте гильзу.
5. Подсыпьте дно траншеи песком и уложите трубу цельным отрезком.
6. Подключите трубу к выходу кессона или адаптера и заведите её в дом.
7. Проложите греющий кабель на холодных участках и утеплите ввод.
8. Соберите узел в доме: кран, фильтр, гидроаккумулятор, реле.
9. Включите насос, проверьте соединения на протечки под давлением.
10. Засыпьте траншею: сначала песок, затем грунт.

Частые ошибки

• Неглубокая траншея без кабеля. Первая же морозная зима — и вода в трубе встаёт.
• Соединения в земле. Протечку под землёй трудно найти, а насос начинает включаться сам.
• Труба вплотную к бетону без гильзы. Фундамент садится и пережимает трубу.
• Неутеплённый ввод в доме на сваях. Замерзает раньше всего остального.
• Засыпка камнями и строительным мусором. Острые края продавливают трубу.
