Реле давления для скважины: как настроить и отрегулировать

Из статьи вы узнаете:

• как работает реле давления и почему без гидроаккумулятора оно не справится;
• какой диапазон подобрать под ваш дом;
• как пошагово настроить реле давления воды для насоса с гидроаккумулятором;
• чем отличается регулировка электронного прибора и насосной станции;
• какие ошибки при регулировке приводят к поломке оборудования.

Как работает реле давления в системе водоснабжения

Скважинный насос сам не знает, когда в доме открыли кран. Его пуском и остановкой управляет реле давления, которое стоит наверху, рядом с гидробаком. Принцип работы простой:

1. Вы открываете воду, она идёт из гидроаккумулятора, давление в системе падает.
2. При достижении нижнего порога (давления включения) контакты реле замыкаются, и насос начинает работать.
3. Насос подаёт воду в дом и одновременно заполняет накопительную ёмкость.
4. При достижении верхнего порога (давления выключения) контакты размыкаются, насос останавливается.

Гидроаккумулятор нужен, чтобы насос не включался на каждый стакан воды: небольшой расход берётся из запаса в его ёмкости. Без него автоматика срабатывала бы десятки раз в час, а частые циклы включения быстрее всего увеличивают износ насоса. В наших пакетах обустройства используем гидроаккумулятор на 50 л, для дома на семью этого обычно хватает. Подробнее о выборе объёма в статье «Как выбрать гидроаккумулятор для скважины».

Из каких элементов состоит узел автоматики

Реле давления работает не само по себе, а в составе узла автоматики. Основные элементы:

• гидробак — накопительная ёмкость с мембраной, которая держит запас воды под давлением;
• реле давления — механическое или электронное, управляет пуском и остановкой насоса;
• манометр — измерительный прибор, без него точно отрегулировать реле не получится;
• пятивыводной фитинг — собирает все элементы, вход и выход воды в одну точку;
• обратный клапан над насосом — не даёт воде уходить из трубопровода вниз, когда насос остановлен;
• защита от сухого хода, если её нет в реле или в самом насосе.

Комплектующие подбирают под конкретную систему: объём ёмкости — под расход воды, диапазон — под возможности насоса. Если клапан не держит, давление падает без расхода, и насос запускается сам по себе. Такую проблему регулировкой реле не решить, требуется замена клапана.

Устройство механического реле давления

Самый распространённый прибор — механическое реле, например РДМ-5 и его аналоги. Конструкция простая: под крышкой корпуса находятся мембрана, две регулировочные пружины на винтах и контактная группа. Вода давит на мембрану, пружины ей сопротивляются, и когда сила воды становится больше, контакты переключаются.

• Большая пружина задаёт нижний порог, то есть давление включения. Если её затянуть, растёт и давление включения, и давление выключения.
• Маленькая пружина задаёт разницу между порогами. Затягивание увеличивает только давление отключения.

У механического реле нет защиты от сухого хода, поэтому её ставят отдельно или выбирают модель со встроенной защитой. Зато прибор недорогой, не боится скачков напряжения и подходит для большинства бытовых систем.

Какие значения выставить: заводские настройки и диапазон

Заводские настройки большинства реле — 1,4–1,5 бар на включение и 2,8–3 бар на отключение. Такого диапазона достаточно, чтобы нормально работали смесители, душ и бытовая техника в одноэтажном доме. Что учитывать при изменении:

• Разница между порогами обычно 1–1,5 бар. Чем она больше, тем реже насос запускается, но тем заметнее меняется напор.
• Верхний порог не должен быть выше того, что может создать насос на вашей глубине. Иначе насос не сможет его достичь и будет работать без остановки.
• Для второго этажа оба порога поднимают на 0,3–0,5 бар: каждые 10 метров высоты отнимают около 1 бар напора.
• Максимальное давление не должно превышать допустимое для бака, бойлера и труб. Его указывают в паспорте каждого прибора.

Сколько может дать насос, зависит от его модели и глубины, на которой он висит. Рекомендуемая глубина загрузки и производительность насоса указаны в паспорте, который мы выдаём после бурения.

Как настроить реле давления воды для насоса с гидроаккумулятором

Перед регулировкой важно убедиться, что система герметична: если где-то течёт соединение, давление будет падать само, и точной настройки не получится. Порядок действий такой:

1. Отключите питание насоса. Под крышкой реле клеммы под напряжением 220 В, работать с ними под током нельзя.
2. Сбросьте давление. Откройте ближайший смеситель и дождитесь, пока манометр покажет ноль.

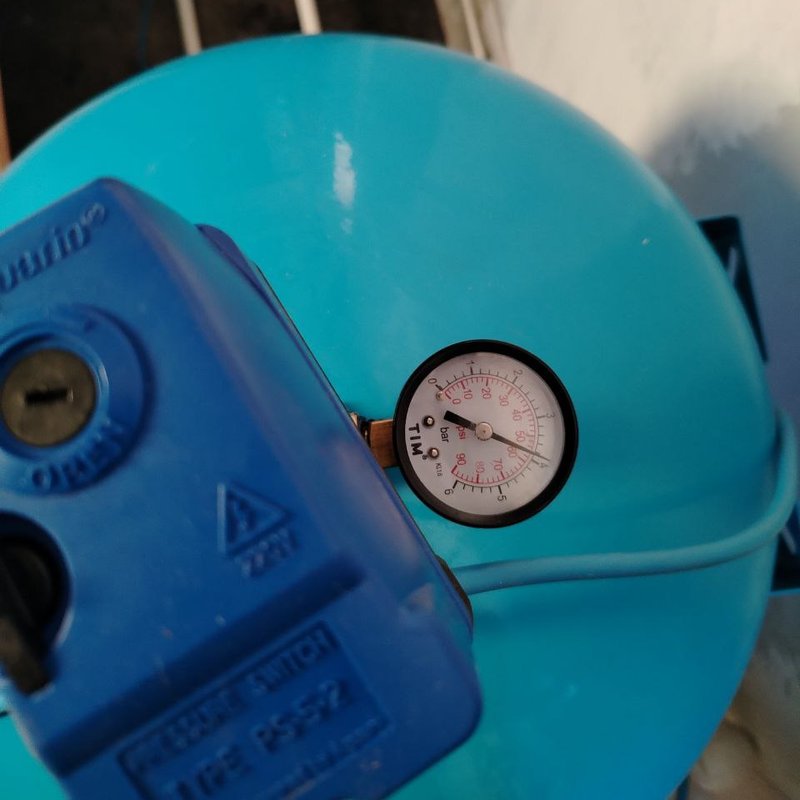

3. Проверьте давление воздуха в гидроаккумуляторе. Автомобильным манометром через ниппель на корпусе. Оно должно быть на 10 % ниже давления включения: при включении 1,5 бар — около 1,3–1,4 бар. Если меньше, подкачайте, если больше — стравите.
4. Включите питание и закройте кран. Запишите показания манометра в момент выключения насоса.
5. Откройте воду. Запишите, при каком давлении насос начнёт работать снова.
6. Снимите крышку реле при выключенном питании и найдите две регулировочные гайки.
7. Отрегулируйте нижний порог. Вращением большой гайки по часовой стрелке давление включения увеличивается, против часовой — уменьшается.
8. Отрегулируйте верхний порог. Маленькой гайкой задайте разницу до отключения. Крутите понемногу, на четверть оборота.
9. Проверьте результат. Закройте крышку, включите питание и пройдите полный цикл: насос должен остановиться и запуститься при заданном давлении. Если нет, повторите регулировку.

После изменения давления включения необходимо снова проверить воздух в гидроаккумуляторе: он должен оставаться на 10 % ниже нового порога. Гайки не закручивают до упора: пружина теряет упругость.

Как правильно проверить работу реле после настройки

После регулировки обязательно понаблюдайте за системой хотя бы сутки. Правильно настроенная система ведёт себя так:

• насос сразу отключается при достижении заданного давления и не гудит после остановки;
• при небольшом расходе, например при мытье рук, насос не запускается: хватает запаса в баке;
• за час обычного пользования насос включается всего несколько раз;
• стрелка манометра стоит ровно, без рывков в момент срабатывания.

Для контроля удобно записать три цифры: давление воздуха в баке, нижний и верхний порог. Если через месяц эксплуатации они изменились, значит, есть протечка в арматуре или из ёмкости уходит воздух. Из инструмента для регулировки понадобятся ключ на 10 или крестовая отвёртка, автомобильный манометр и насос для подкачки. Если хоть что-то из этого вызывает сомнения, лучше доверить работу специалистам: ошибка в электрической части опаснее, чем неправильно выставленное давление.

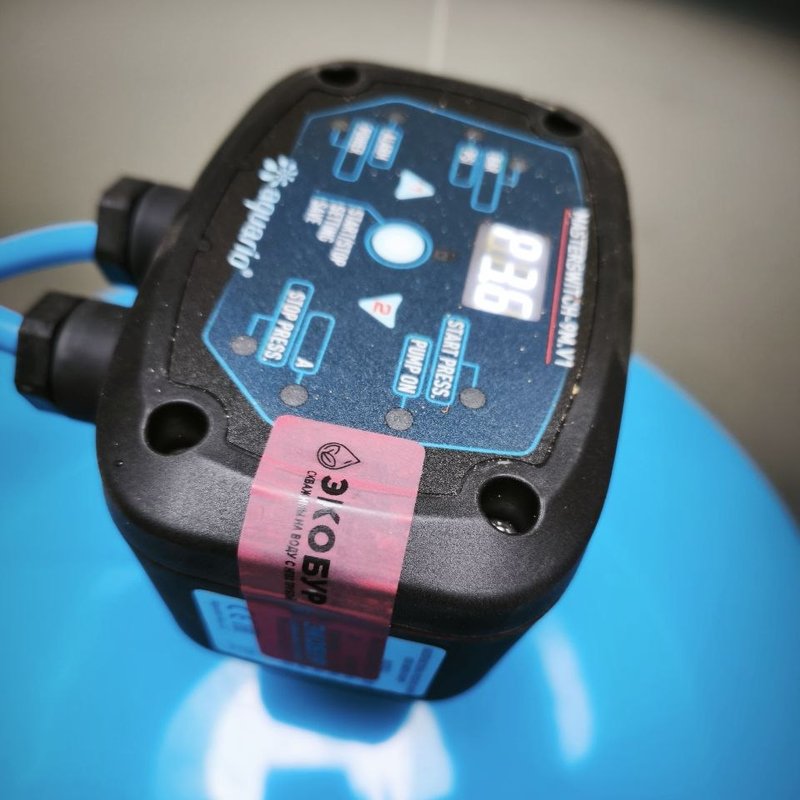

Как настроить электронное реле давления

Электронное реле работает от датчика, а пороги задают кнопками, без ключа и отвёртки. Текущие показания видны на экране. Общий порядок:

1. Проверьте воздух в баке так же, как для механического реле.
2. Войдите в режим настройки по инструкции производителя.
3. Задайте нижний и верхний порог, сохраните параметры.
4. Проверьте работу на полном цикле.

Электроника обеспечивает защиту от сухого хода: если вода в источнике закончилась, прибор отключает насос, а многие модели сами пробуют запустить его позже. Для источника с небольшим дебитом это полезно.

Как настроить насосную станцию

Насосная станция — это поверхностный насос, бак и реле давления, собранные на одной раме. Такое оборудование используют там, где уровень воды близко к поверхности: на колодце или неглубоком источнике. Регулировка реле станции идёт по тем же правилам, но есть отличия:

• поверхностный насос создаёт меньший напор, поэтому давление отключения у станции обычно ниже, чем у погружного насоса, иначе она не будет выключаться;
• ёмкость у станции малой величины, поэтому воздух в ней проверяют чаще;
• автоматика стоит прямо на корпусе насоса, и её контакты защищены одной крышкой с клеммной коробкой.

Для скважины на известняк используют погружной насос, а автоматику монтируют отдельно, в доме или в кессоне.

Где установить реле: в доме или в кессоне

Узел монтируют там, где зимой плюс: вода, замёрзшая в штуцере, выводит реле из строя первым.

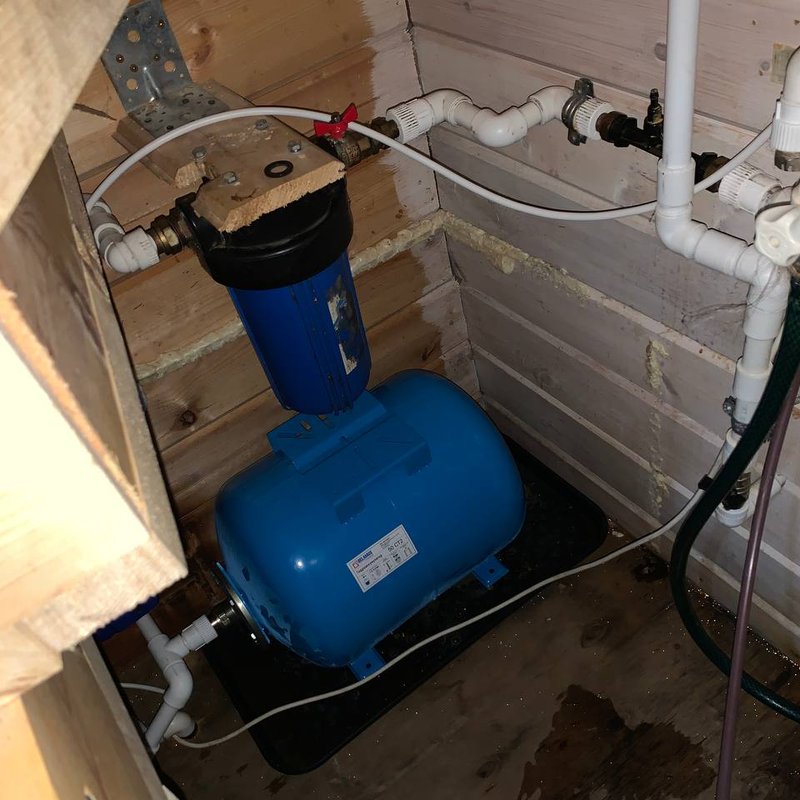

• В доме — в котельной, техническом помещении или подвале. Это единственный вариант, если устье обустроено адаптером.

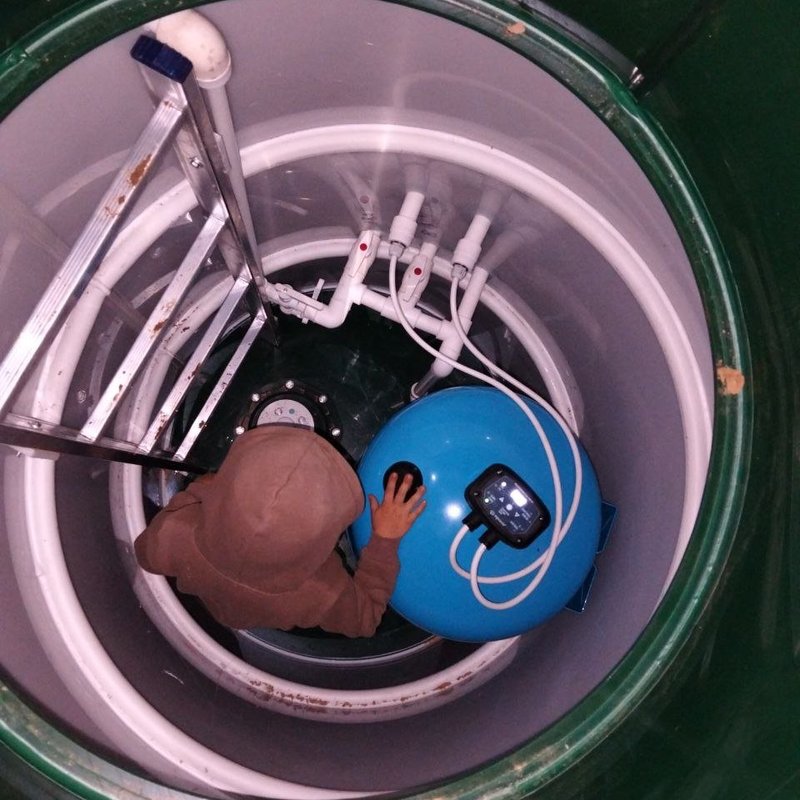

• В кессоне, если в доме нет места. В нашем пластиковом кессоне с утеплённой крышкой зимой держится от +3 до +8 °C.

Как вода идёт от источника до дома, мы разобрали в статье «Схема подключения скважины к частному дому».

Ошибки при регулировке и частые неисправности

• Насос включается слишком часто. Почти всегда причина в баке: ушёл воздух или порвалась мембрана. Если из ниппеля идёт вода, мембрану меняют.
• Насос не выключается. Давление выключения выставлено выше, чем может дать насос, где-то есть протечки или насос изношен и не создаёт нужный напор.
• Слышен щелчок, но насос не запускается. Окислились или подгорели контакты.
• Давление скачет. Забит штуцер или фильтр перед ним. Фильтр грубой очистки на входе полезен: песок сбивает настройки.

Если насос работает постоянно или запускается каждые несколько секунд, не откладывайте проверку: в таком режиме оборудование быстро выходит из строя. Наша сервисная служба выезжает на обслуживание: мастер измеряет токи насоса, зачищает контакты реле, проверяет мембрану и давление в баке и заново регулирует систему. Цены на странице обслуживания скважин.
