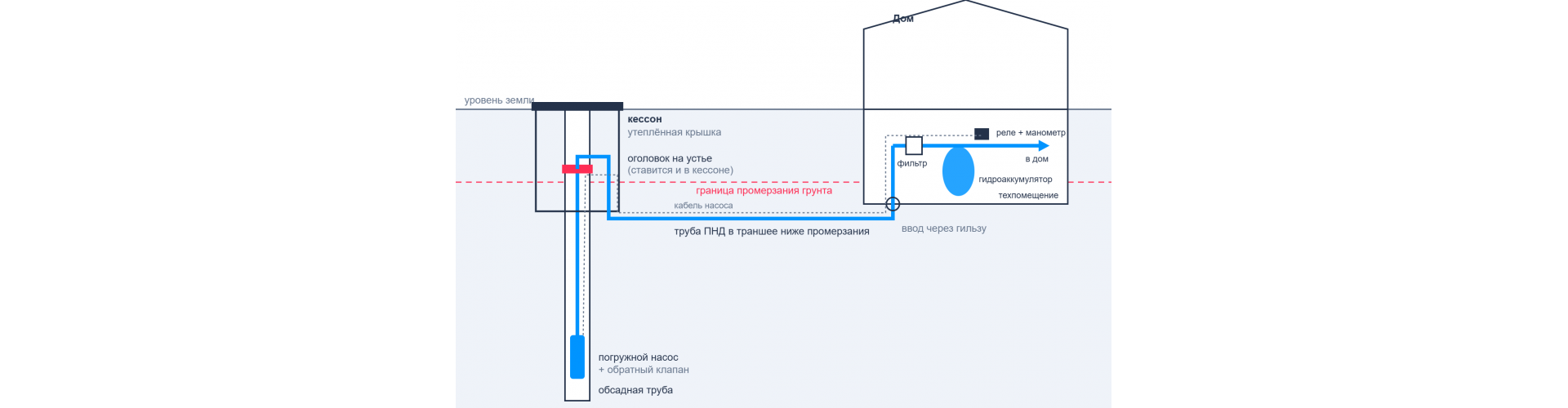

Схема подключения скважины к частному дому

Из каких узлов состоит схема водоснабжения из скважины

Система водоснабжения из скважины состоит примерно из десяти узлов, и у каждого своя задача: поднять воду, удержать её в трубе, защитить от мороза, поддержать давление или очистить. Если убрать любой из них, схема работает хуже или ломается зимой.

Подробнее о том, куда опускать насос, — в статье «Глубина загрузки насоса в скважину», а про объём бака — в статье «Как выбрать гидроаккумулятор для скважины».

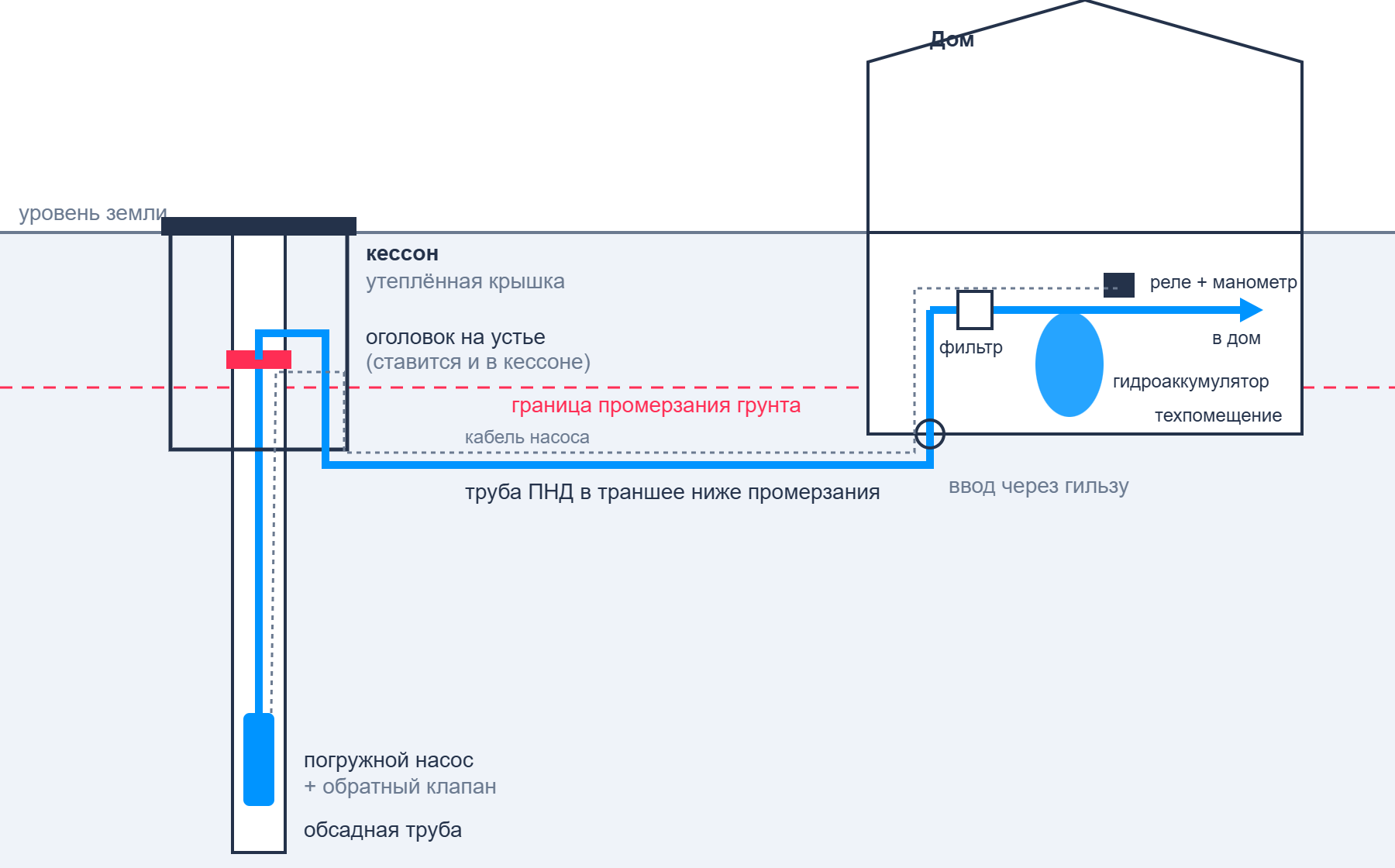

Схема 1. Скважина с кессоном — для дома, где живут круглый год

Кессон — это утеплённая камера вокруг устья скважины. Оголовок, выход трубы и часть оборудования оказываются ниже уровня промерзания, а к оборудованию можно спуститься для обслуживания. Это самая удобная схема для постоянного проживания.

Как идёт вода. Насос подаёт воду вверх до устья. Внутри кессона на обсадной трубе стоит оголовок, из-под него труба выходит через стенку кессона в траншею и идёт к дому. Гидроаккумулятор и реле можно поставить в кессоне или в доме. Если в доме есть тёплое техпомещение, автоматику удобнее держать там.

Оголовок ставится и в кессоне. Кессон держит тепло, а оголовок герметизирует устье обсадной колонны: без него устье окисляется, заиливается, внутрь попадают грунтовая вода, пыль и мусор. Поэтому кессон и оголовок в одной смете — это норма, а не ошибка состава.

Наш пластиковый кессон «Аквалюкс Пласт» мы делаем в собственном цехе. У него утеплительная крышка из пенопласта 50 мм, а при оборудовании на глубине 2 метра внутри зимой держится +3…+8 °C. Подробнее о конструкции — на странице пластикового кессона, а сравнение вариантов — в статье «Кессон или адаптер — что лучше».

Как это выглядит на реальном объекте

В августе 2026 года мы бурили скважину и подключали дом в Старой Купавне (Богородский городской округ). Скважина глубиной 50 м пробурена малогабаритной установкой МОЗБТ М4, статический уровень воды — 25 м, производительность — 3 м³ в час. Насос Aquario загрузили на 30 м.

Над скважиной поставили пластиковый кессон «Аквалюкс Пласт 1» размером 2030×960 мм: его заякорили и обсыпали пескобетоном. Внутри — гидробак Belamos на 100 литров и автоматика. От кессона выкопали траншею, проложили водопровод, сделали ввод в дом и отдельную линию для летнего полива.

Схема 2. Скважинный адаптер — без кессона

Скважинный адаптер — это узел, который выводит воду через стенку обсадной трубы ниже глубины промерзания. Тогда кессон не нужен: сверху остаётся только оголовок, а вся автоматика стоит в доме.

Как идёт вода. Насос поднимает воду, она уходит в адаптер под землёй и сразу дальше — в траншею к дому. Над землёй виден только оголовок. Гидроаккумулятор, реле и фильтры стоят в доме, поэтому для этой схемы нужно тёплое помещение.

Схема дешевле и быстрее в монтаже. Минус в том, что рядом со скважиной нет места для оборудования, а к адаптеру не спуститься: если что-то случится с узлом под землёй, придётся копать. Подробно — в статье «Скважинный адаптер — что это такое».

Схема 3. Летняя схема — для дачи, где живут только в сезон

Летняя схема — самый простой вариант. Насос, оголовок и труба до дома или крана для полива, без кессона и без глубокой траншеи. Зимой такой системой не пользуются.

Труба лежит неглубоко или прямо по поверхности. Поэтому осенью воду из системы сливают, а скважину консервируют. Как это сделать правильно — в статье «4 главных правила консервации скважины на зиму».

Какую схему выбрать

Выбор зависит от того, живёте ли вы в доме зимой, есть ли в доме тёплое техпомещение и нужен ли вам доступ к оборудованию у скважины.

Состав и цены наших пакетов обустройства — с адаптером и с кессоном — на странице обустройства скважины.

На какую глубину класть трубу от скважины до дома?

Трубу от скважины до дома кладут ниже глубины промерзания грунта, иначе зимой вода в ней замёрзнет. Для наружных водопроводных сетей СП 31.13330 требует закладывать трубы на 0,5 м глубже расчётной глубины, на которую в грунт проникает нулевая температура.

Наши монтажники в Подмосковье кладут трубу от скважины до дома на глубину 1,8 м — ниже уровня промерзания грунта.

Если положить трубу глубоко не получается (мешают скала, коммуникации или высокие грунтовые воды), трубу утепляют и прокладывают вдоль неё греющий кабель. Вход трубы в дом делают через гильзу в фундаменте, а зазор заделывают, чтобы через него не тянуло холодом и не шла вода.

Как собрать узел автоматики в доме

В доме вода проходит узлы в таком порядке: кран на вводе, фильтр грубой очистки, гидроаккумулятор с реле давления и манометром, затем водоочистка и разводка по дому. Кран на вводе позволяет перекрыть воду и обслужить узлы, не трогая скважину.

1. Кран на вводе. Первый после ввода трубы в дом.
2. Фильтр грубой очистки. Задерживает песок до того, как он попадёт в бак и реле.
3. Пятиходовой фитинг. К нему крепятся гидроаккумулятор, реле давления и манометр.
4. Отвод на полив. Его удобно сделать до водоочистки: тогда на полив не тратится ресурс фильтров.
5. Водоочистка. Подбирается по анализу воды, а не на глаз.
6. Разводка. Холодная вода, водонагреватель, точки водоразбора.

Как настроить реле давления и гидроаккумулятор?

Реле давления включает насос, когда давление падает до нижнего порога, и выключает на верхнем. Типовая заводская настройка — около 1,4–1,5 бар на включение и 2,8–3 бар на выключение. Давление воздуха в пустом гидроаккумуляторе выставляют на 0,2–0,3 бар ниже порога включения.

Верхний порог должен быть таким, чтобы насос с учётом глубины скважины и длины трубы до дома его действительно достигал. Иначе насос не будет отключаться. Это проверяют по паспорту насоса при подборе. Подробнее — в статье «Как рассчитать погружной насос».

Частые ошибки при подключении скважины

Большинство поломок зимой и проблем с давлением — это не неисправный насос, а ошибки в схеме подключения.

• Нет оголовка в кессоне. Устье остаётся открытым, в скважину попадают грязь и грунтовая вода.
• Труба в траншее выше промерзания и без греющего кабеля. В первые сильные морозы вода в ней замерзает.
• Гидроаккумулятор и реле в неотапливаемом помещении без защиты от холода — зимой их разрывает.
• Не настроено давление воздуха в гидроаккумуляторе. Насос включается слишком часто и быстрее изнашивается.
• Нет крана на вводе. Чтобы поменять фильтр, приходится отключать всю систему.
• Насос питается без защитной автоматики (УЗО, защита от сухого хода). Это опасно, а насос можно сжечь, если вода в скважине уйдёт ниже насоса.

Когда эти схемы не подходят

Описанные схемы рассчитаны на обычный частный дом с одной скважиной. В некоторых случаях нужен отдельный расчёт:

• Большой расход воды — полив большого участка, бассейн, несколько домов. Насос и бак подбирают под дебит скважины, иначе можно её «пересушить». Что такое дебит — в статье «Что такое дебит скважины».
• Одна скважина на два дома — нужна разводка с отдельными кранами и расчёт давления. См. «Скважина на два дома».
• Высокие грунтовые воды — для кессона важна форма и защита от выдавливания из грунта: круглый кессон выдавливает меньше, у пластикового кессона для этого есть грунтозацепы.

Можно ли обойтись без кессона?

Без кессона можно, если в доме есть тёплое помещение для автоматики, — тогда подойдёт адаптер. Кессон выигрывает, когда оборудование нужно держать рядом со скважиной и обслуживать без раскопок, или когда в доме нет места под автоматику.

У адаптера есть сторонники: он дешевле и быстрее в монтаже, и при хорошем узле годами работает без проблем. Это правда, если в доме есть место под автоматику и вас устраивает, что ремонт узла под землёй потребует раскопки. Если хочется, чтобы до любого узла можно было дотянуться без лопаты, нужен кессон.
